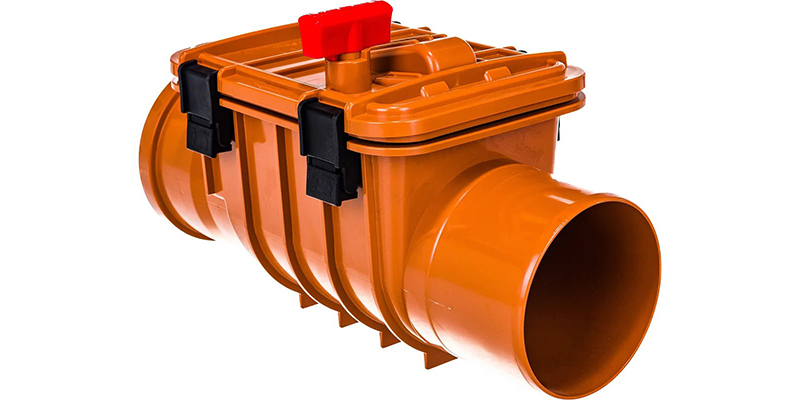

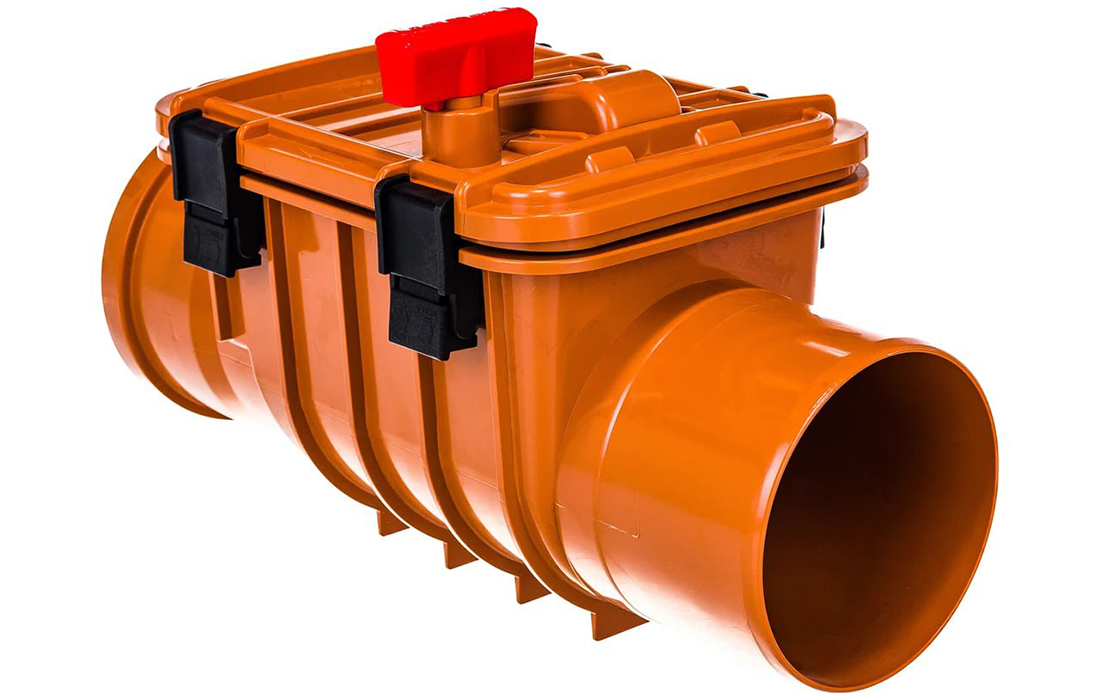

Обратный клапан для канализации

Канализационные системы подвержены риску обратного тока стоков из-за засоров, переполнения коллекторов или неправильного уклона труб. Чтобы избежать затопления помещений, применяют обратный клапан. Это устройство пропускает сточные воды только в одном направлении, блокируя их возврат.

Где устанавливается защитный регулятор

Его монтируют в местах, где высок риск обратного течения стоков:

1. В частных домах — при подключении к центральной канализации или септику.
2. В квартирах на первых этажах — для защиты от затопления при засоре стояка.
3. В коммерческих зданиях — ресторанах, отелях, больницах, где важно предотвратить аварии.
4. В системах ливневой канализации — чтобы избежать обратного потока при сильных осадках.

Принцип работы и варианты монтажа обратных канализационных клапанов

Конструктивно такие устройства делятся на несколько типов в зависимости от места установки и принципа действия.

1. Для фановых труб (диаметром 110 мм):
   • Монтируются как в открытые, так и в скрытые (замурованные в стены) коммуникации.
   • Работают по принципу автоматического затвора. Под напором воды клапан открывается, после прохождения потока закрывается стальной пружиной, надежно блокируя обратное движение стоков даже под давлением.
   • Преимущество — размещение без изменения конфигурации трубопровода.
2. Компактные модели для сантехнических приборов:
   • принцип работы основан на воздушной камере с мембранным механизмом;
   • шарообразный затвор под давлением воды перекрывает обратный ток.

Современные обратные клапаны отличаются компактными размерами, простотой монтажа, надежностью и долговечностью (особенно модели из ABS-пластика).

Правильный подбор и установка устройства обеспечивают эффективную защиту от аварийных ситуаций и продлевают срок службы всей канализационной системы.

Технические требования к обратным защитным клапанам

Современный рынок предлагает множество модификаций регуляторов, однако все изделия должны соответствовать строгим эксплуатационным стандартам. При выборе устройства следует учитывать не только его стоимость, но и репутацию производителя, а также отзывы о конкретной модели.

Ключевые требования к конструкции

1. Материалы изготовления:
   • Корпус и рабочие элементы должны быть выполнены из химически стойких материалов:
     • ПВХ (для бытовых систем);
     • полипропилен (устойчив к высоким температурам);
     • нержавеющая сталь (для промышленных объектов);
     • латунь (для комбинированных систем).
   • Уплотнители из EPDM-резины, сохраняющей свойства в агрессивных средах.
2. Функциональные характеристики:
   • автоматический запорный механизм, мгновенно срабатывающий при обратном токе;
   • ручной дублёр для аварийного перекрытия потока;
   • герметичность в закрытом положении (класс А по ГОСТ 9544-2015);
   • антикоррозийная защита всех металлических элементов.
3. Эксплуатационные параметры:
   • рабочая температура от -20 до +95 °C;
   • стойкость к гидроударам (не менее 10 бар);
   • ударопрочность корпуса (особенно для наружных моделей);
   • отсутствие вибрации и шума при работе.

Дополнительные защитные функции

1. Биологическая надежность:
   • полная блокировка доступа грызунам;
   • антибактериальное покрытие внутренних поверхностей;
   • безопасность от насекомых.
2. Система обслуживания:
   • разборная конструкция для чистки;
   • ревизионные окна для диагностики;
   • возможность замены уплотнителей без демонтажа.
3. Специальные модификации:
   • термостойкие версии для бань и саун;
   • морозоустойчивые модели для наружной канализации;
   • усиленные клапаны для промышленных стоков.

Важно! При выборе следует обращать внимание на такие параметры:

• соответствие диаметру трубопровода;
• наличие сертификатов соответствия;
• гарантийный срок (не менее пяти лет для качественных моделей);
• возможность установки без специального инструмента.

Обратный клапан должен не только обеспечивать основную защитную функцию, но и сохранять работоспособность в течение всего срока эксплуатации канализационной системы без необходимости частого обслуживания.

Этапы монтажа защитного клапана и нюансы

Перед установкой обратного затвора в многоквартирном доме необходимо выполнить обязательное информирование всех жильцов. Это важный организационный этап, который позволяет минимизировать неудобства для людей, обеспечить безопасность проведения работ и предотвратить возможные конфликтные ситуации.

1. Выбор места установки:
   • доступ для обслуживания;
   • зона с прямым участком трубы (минимум 20 см до и после клапана);
   • отсутствие изгибов и сужений рядом.
2. Подготовка к монтажу:
   • перекрытие воды;
   • очистка стояка от загрязнений;
   • проверка направления стрелки на корпусе (должна указывать в сторону слива).
3. Установка запорного элемента.
   • Для пластиковых труб:
     • обрезка в нужном месте;
     • нагрев краев для соединения (если используется сварка);
     • фиксация его с помощью муфт или клея.
   • Для чугунных:
     • применение переходных манжет;
     • герметизация стыков силиконом или резиновыми уплотнителями.
4. Качество работы.

После монтажа проверяют систему, пропуская воду. Если затвор не держит давление, соединения подтягивают.

Принцип работы и назначение вакуумного канализационного клапана

Это компактное устройство выполняет важные функции в системе водоотведения. В отличие от традиционных фановых труб, клапан решает проблему вентиляции канализации без необходимости монтажа громоздких конструкций.

Основные функции:

• обеспечивает приток воздуха при сбросе загрязненных вод;
• предотвращает срыв гидрозатворов сантехприборов;
• не пропускает сточные запахи обратно в помещение;

Конструктивные особенности:

• компактный корпус (диаметр — 50–110 мм);
• резиновый уплотнитель (EPDM или силикон);
• возвратная пружина (нержавеющая сталь);
• мембранный механизм (реагирует на перепады давления).

Принцип работы:

1. При сливе воды в стояке создается разрежение.
2. Клапан автоматически открывается.
3. В систему поступает необходимый объем воздуха.
4. После нормализации давления устройство закрывается.
5. Уплотнитель надежно блокирует выход газов.

Преимущества перед фановой трубой:

• не требует вывода на крышу;
• сохраняет архитектурный облик здания;
• прост в монтаже и обслуживании;
• работает бесшумно;
• доступная стоимость.

Области применения:

• модернизация старых канализационных сетей;
• объекты, где невозможно установить обратный затвор;
• частные дома и квартиры;
• коммерческие помещения.

Вакуумный клапан особенно эффективен при наличии длинных горизонтальных участков канализации и применении мощных насосных станций.

Важно выбирать модели с регулируемой жесткостью пружины, возможностью ручного открытия и сертификатом соответствия ГОСТу.

Установка такого устройства позволяет решить проблему вентиляции без масштабных переделок канализационной системы.

Нужен ли воздушный клапан — аэратор

При каждом сливе воды в канализации возникает эффект разряжения давления внутри стояка. В норме для компенсации этого дисбаланса система должна забирать воздух через фановую трубу. Однако при нарушениях в работе воздушный поток начинает всасываться через гидрозатворы сантехнических приборов. Это приводит к полному опустошению водяных затворов, проникновению запахов в помещение и появлению характерных хлюпающих звуков при сливе.

Решение проблемы с помощью воздушного клапана

Канализационный аэратор выполняет три важные функции:

1. Компенсация давления — впускает необходимое количество воздуха при сливе.
2. Защита гидрозатворов — предотвращает их опустошение.
3. Блокировка газов — надежно закрывается после нормализации давления.

Принцип работы устройства

1. При сливе — мембрана автоматически открывается, пропуская поток в систему.
2. В состоянии покоя — клапан герметично закрыт, блокируя выход газов.
3. При обратной тяге — плотно прилегающая мембрана исключает проникновение запахов.

Особенности монтажа

1. Место установки:
   • верхняя точка канализационного стояка;
   • высота 30–35 см (выше возможного уровня подтопления);
   • доступное для обслуживания место.
2. Требования:
   • монтируется строго вертикально;
   • не требует специального инструмента;
   • устанавливается в раструб или на резьбовое соединение;
   • должен соответствовать диаметру трубы (обычно 50 или 110 мм).

Преимущества:

• сохранение целостности гидрозатворов;
• защита от канализационных запахов;
• отсутствие необходимости выводить фановую трубу на крышу;
• простота обслуживания;
• долгий срок службы (10–15 лет).

Для комплексной защиты канализационной системы рекомендуется сочетать воздушный клапан с обратным. Это полностью исключит риск затопления и проникновения запахов, обеспечив надежную работу сети на долгие годы.
