Устройство КНС

Канализационная насосная станция (КНС) представляет собой инженерное сооружение, предназначенное для перекачки сточных вод в ситуациях, когда их самотечное отведение невозможно из-за особенностей рельефа или глубины залегания центральных сточных систем водоотведения.

Преимущества установки КНС

Оборудование справляется с рядом важных задач.

1. Выравнивание нагрузки системы:

• КНС эффективно справляется с пиковыми объемами, когда скорость притока загрязненной воды резко возрастает.
• Аккумулирует дождевые и талые воды, обеспечивает стабильную работу и направляет их на очистные объекты.

2. Независимость от рельефа местности.

Сточные жидкости перекачиваются принудительно с помощью насосов, что позволяет монтировать водоочистные установки на одном уровне с оборудованием для сбора стоков или даже выше. Это особенно полезно в условиях сложного ландшафта, где естественный отвод водных отходов невозможен.

3. Высокая производительность.

КНС способна пропускать тысячи кубометров сточных жидкостей в час. Для этого используются высокопроизводительные насосные агрегаты с мощными электродвигателями. Данная схема позволяет перенаправлять нагрузку между несколькими санитарными комплексами, повышая надежность объекта.

Ключевые аспекты конструкции КНС: факторы, обеспечивающие ее эффективность и стабильность

Канализационная установка состоит из нескольких ключевых элементов.

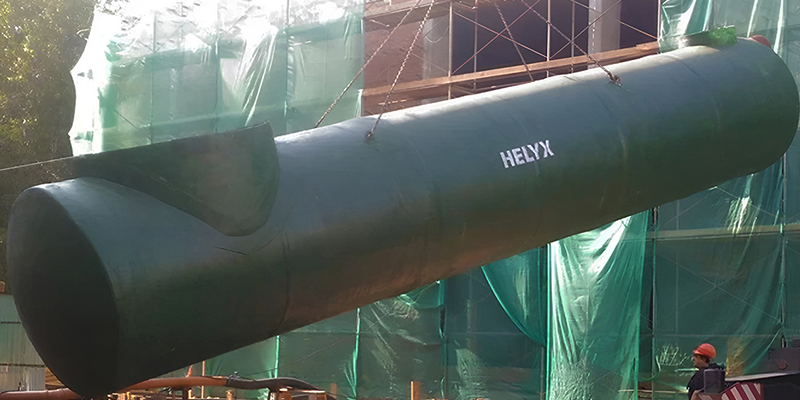

Корпус

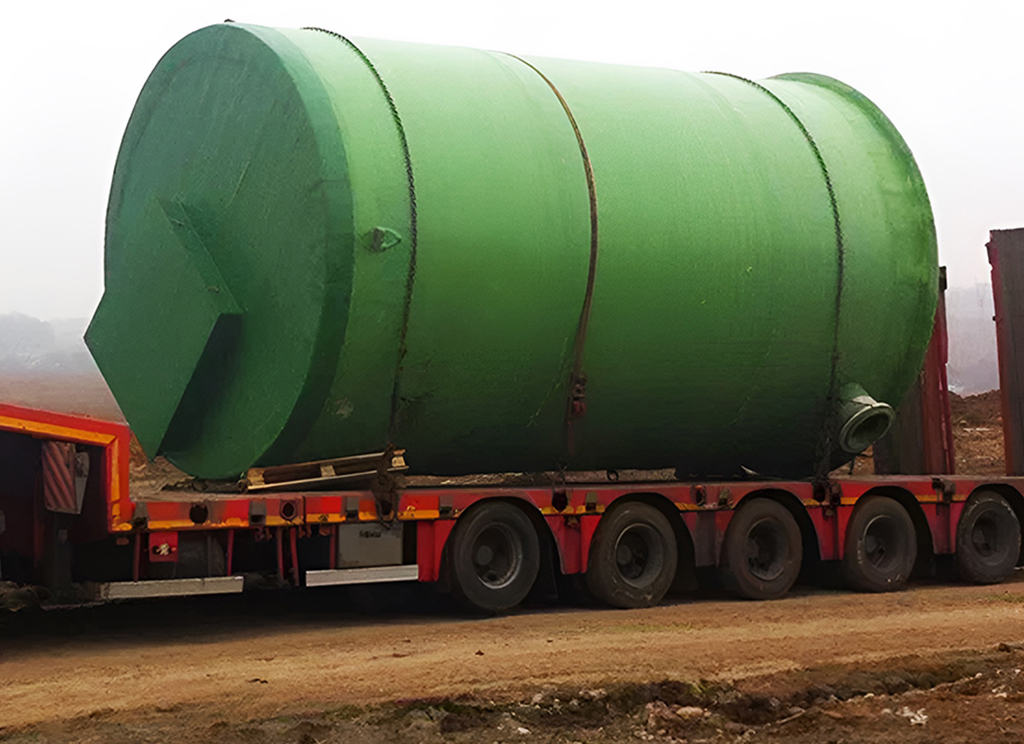

Это важный компонент для сбора сточных жидкостей, представляющий собой цилиндр, изготовленный из стеклопластика. Диаметр емкости может достигать четырех метров, а объем рассчитывается с учетом пиковой перегрузки.

Устройство:

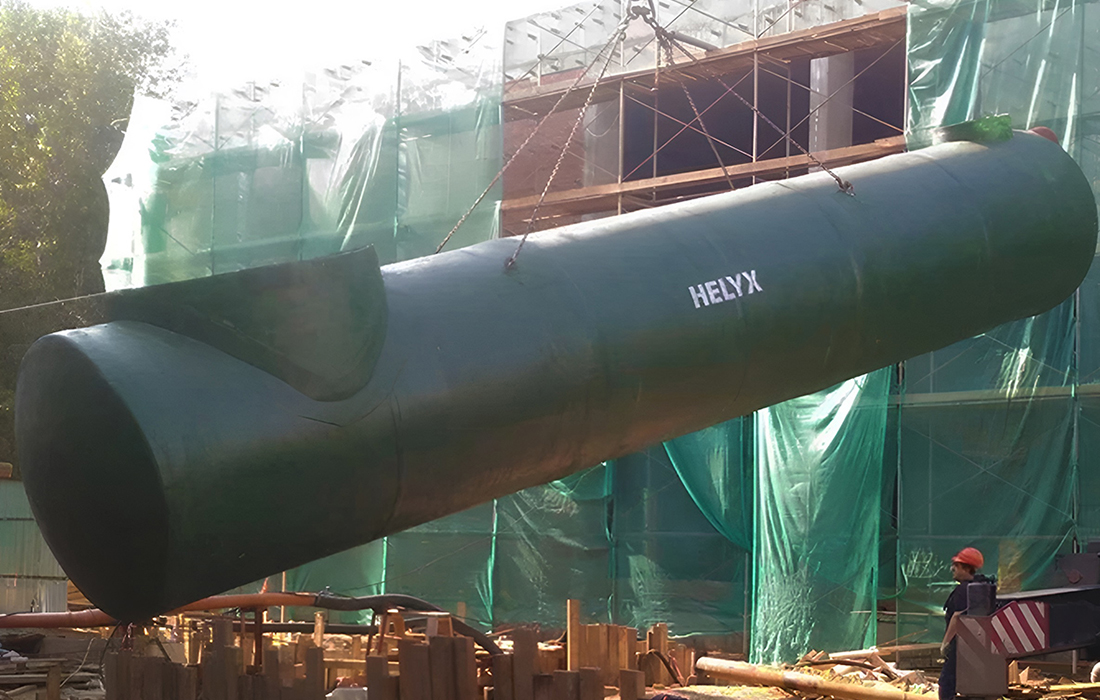

• КНС монтируется в подготовленный котлован на железобетонную плиту, которая служит фундаментом.
• Срок службы такой емкости — более 50 лет. Корпус покрывается защитной оболочкой.

Насосы

Это ключевой элемент КНС, обеспечивающий перекачку сточных вод.

Система трубопроводов и защита

• Включает напорные магистрали и запорную арматуру.
• Для предупреждения обратного потока жидкости устанавливается клапан.

Система управления

Автоматизированная система включает датчики уровня, шкаф управления и др.

Вентиляция

Предусматривается система вентиляции, которая гарантирует естественную циркуляцию воздушного потока.

Принцип работы КНС

Она функционирует следующим образом:

1. Стоки поступают в приемный резервуар. Датчики уровня отслеживают заполнение резервуара.
2. При достижении определенного уровня насосы автоматически включаются.
3. Как только вода в емкости достигает нижнего уровня, насосные агрегаты отключаются.

Работа КНС контролируется с помощью четырех поплавковых выключателей:

1. Датчик нижнего уровня исключает холостую работу оборудования.
2. Второй поплавок при достижении следующего показателя заполнения автоматически включает один из насосов.
3. Поплавковый выключатель третьего уровня срабатывает при повышении объема водных масс: во время дождя или большого сброса жидких отходов. Далее включается второй насосный агрегат для синхронной работы.
4. Также существует аварийный поплавок. Он посылает сигнал диспетчеру о переполнении емкости и необходимости принятия мер для устранения критической ситуации.

Эти решения и элементы гарантируют надежную и эффективную работу канализационной насосной станции в любых условиях.

Почему размещают два насоса? Чрезмерная нагрузка: оба насоса выдерживают интенсивные рабочие условия, когда объем водных отходов резко увеличивается.

Из чего делают корпус КНС: выбор материалов для надежности и долговечности

Корпус конструкции канализационной насосной станции производится из различных компонентов, каждый из которых имеет свои достоинства и недостатки. Выбор зависит от эксплуатации, бюджета и требований к сроку службы.

Сталь

• Плюсы: Исключительная прочность и устойчивость к нагрузкам.
• Минусы: Склонна к окислению, особенно в коррозионно активных средах. Требует нанесения многослойного защитного покрытия, что увеличивает стоимость.

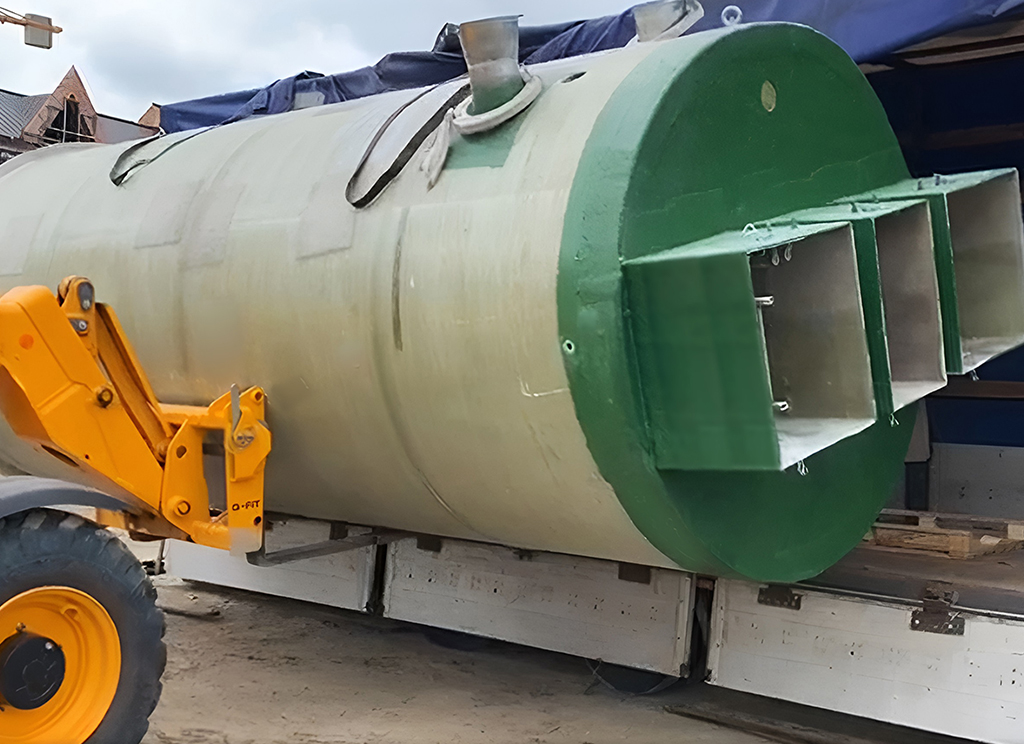

Стеклопластик

Плюсы:

• Легкий вес, что упрощает транспортировку и монтаж.
• Устойчивость к коррозии, отсутствие ржавчины.
• Долговечен, срок службы превышает 50 лет.
• Низкая стоимость по сравнению с другими материалами.

Минусы: Отсутствие устойчивости к некоторым химическим воздействиям.

Таким образом, канализационная насосная станция — это важный элемент современных систем водоотведения. Она обеспечивает эффективную перекачку сточных вод, что защищает окружающую среду. Установка КНС является надежным и эффективным решением для обеспечения качественного водоотведения.
