КНС горизонтальные

Назначение

Когда особенности рельефа местности, либо протяженность трассы не позволяют отводить сточные воды самотеком, применяют канализационные насосные станции. КНС из стеклопластика могут перекачивать поверхностные, хозяйственно-бытовые и промышленные сточные воды.

Горизонтальные канализационные насосные станции применяются на объектах с неравномерным поступлением стоков, при возможном залповом потоке сточных вод, например в системах поверхностных (дождевых) стоков.

Резервуар станции аккумулирует залповый сброс, и насосы в штатном режиме перекачивают стоки. Данная конструкция позволяет насосам, перекачивать накопленный объем стоков в часы наименьшего потребления электричества. В таких случаях целесообразно применение погружных насосов.

Так же в КНС горизонтального исполнения могут применяться сухие насосы. В этом случае резервуар станции состоит из двух отсеков: приемного резервуара (мокрого) и сухой камеры.

Одним из преимуществ данного исполнения является то, что насосы и запорно-регулирующая арматура находятся в сухой камере, не заполненной сточными водами, что обеспечивает возможность обслуживания насосных агрегатов и запорной арматуры внутри корпуса КНС, без откачки жидкости, подъема насосного оборудования на поверхность.

Конструкция горизонтальных КНС

• Корпус горизонтальной КНС представляет собой цилиндрическую емкость из прочного стеклопластика. При применении сухих насосов горизонтальную емкость делят на два отсека: приемный резервуар (мокрый) и сухую камеру.
• Емкость оборудуется приварными патрубками: под входящие, выходящий трубопроводы, для электро-кабеля, вентканала, всасывающего трубопровода (в сухих КНС).
• К этой емкости привариваются в вертикальном исполнении горловины, количество определяется проектом, в которых устанавливаются подъемно спускные механизмы насосов, сороудерживающей корзины, лестница для спуска в КНС, площадка для обслуживания запорной арматуры.
• В комплекте предусмотрены напорные трубопроводы с запорной арматурой и обратными клапанами.

Для комплектации КНС мы предлагаем использовать насосное оборудование Helypump. При необходимости наши специалисты подбирают оборудование по индивидуальному запросу клиента.

В соответствии с проектными решениями, по техническому заданию Заказчика изготавливается шкаф управления насосным оборудованием. Стандартные типы исполнения для уличного размещения (УХЛ 1) или для внутреннего размещения (УХЛ 4). Подробнее смотрите раздел шкафы управления.

Монтаж

Процесс транспортировки КНС предусматривает использование автомобильного или железнодорожного транспорта, адаптированного для крупногабаритных грузов. Монтаж станции осуществляется посредством крановой техники на заблаговременно подготовленное железобетонное основание.

Для обеспечения максимальной устойчивости КНС и предотвращения оседаний, смещений или деформаций, слои песка вокруг нее тщательно трамбуются. После укладки песка зона вокруг станции засыпается грунтом и выравнивается. В заключение проводятся пусконаладочные работы, проверяется функциональность всех систем.

Состав

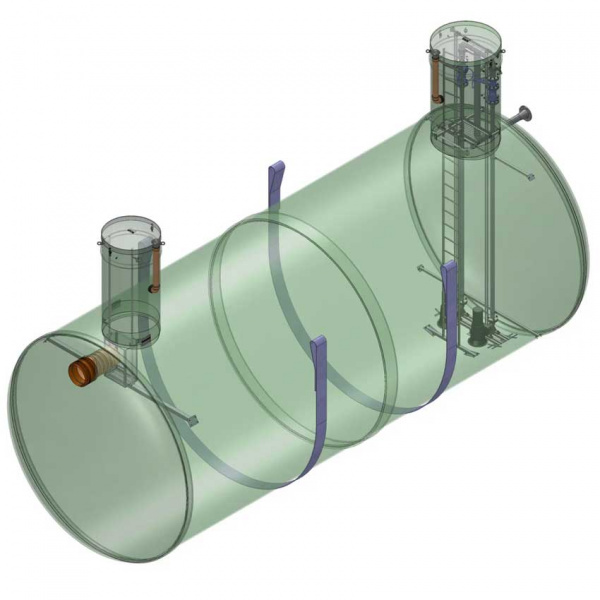

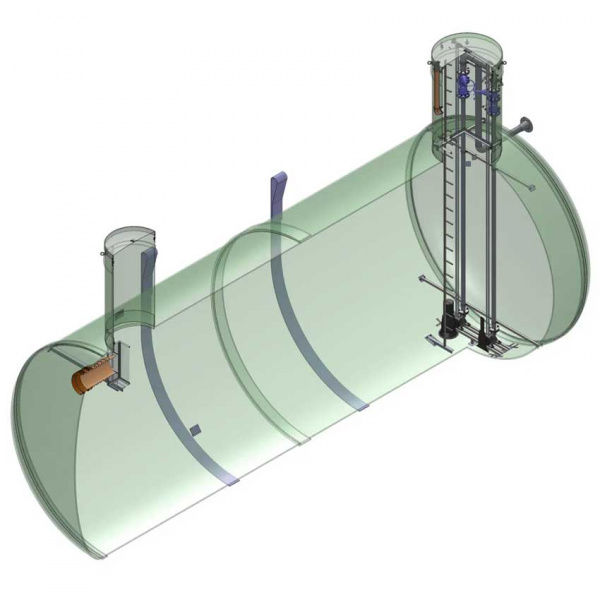

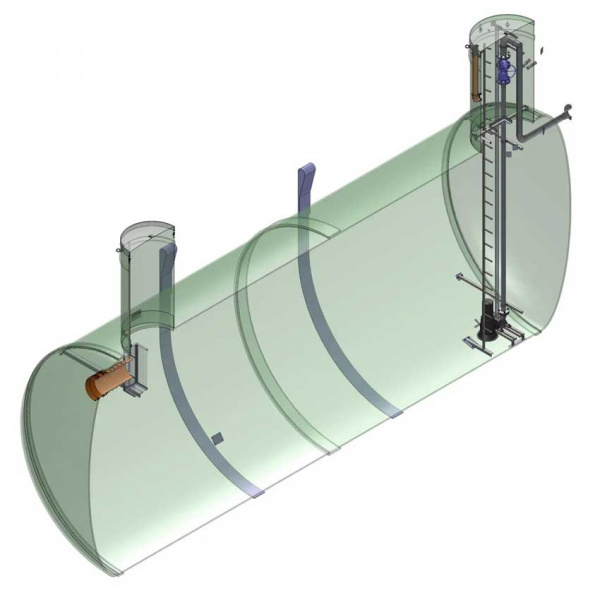

1. Горизонтальный корпус насосной станции HELYX из высокопрочного армированного стеклопластика с колодцем обслуживания (горловиной), кол-во уточняется проектом. Колодец оборудован запирающимся люком и лестницей для обслуживания.
2. Металлическая рама (станина) для крепления насосов с направляющими из нержавеющей стали
3. Напорный трубопровод из нержавеющей стали. Обратные клапана, запорная арматура из чугуна или нержавеющей стали в зависимости от типа стоков
4. Входящий и выходящие патрубки
5. Всасывающий трубопровод, только для сухих насосов
6. Трубопровод для естественной вентиляции (вентканал)
7. Кабель-канал для силовых и контрольных кабелей
8. Площадка для обслуживания запорной арматуры, при применении погружных насосов, выполнена из нержавеющей стали.
9. Насосное оборудование
10. Шкаф управления сборки HELYX или аналога
11. Для КНС горизонтального исполнения предусмотрен монтажный комплект: стяжные ремни для крепления в плите основания

Дополнительно, в зависимости от проектных решений, КНС может комплектоваться:

• корзиной для сбора мусора с подъемными механизмами;
• расходомером;
• манометрами, датчиками измерения и сигнализации.

Принципы работы

Стоки по подводящему трубопроводу поступают в приемный резервуар. Далее насосы (погружные либо сухого исполнения) перекачивают сточные воды по напорному трубопроводу до места назначения.

Управление насосным оборудованием может быть настроено на работу, как в автоматическом, так и в ручном режиме.

Основные преимущества оборудования

• Горизонтальные КНС из стеклопластика энергоэффективны при неравномерном поступлении стоков.
• Обладают высокой механической прочностью, устойчивостью к коррозии.
• Срок службы 50+ лет.
• Сейсмически устойчивы (7-9 баллов).
• Малый вес (ниже металла/бетона на 10-25%) снижает затраты на монтаж и доставку.

Для расчета полной стоимости КНС Вам необходимо предоставить нашим специалистам данные о глубине лотка подводящего трубопровода.

Для определения производительности насосов необходимы следующие данные:

• Расход сточных вод.
• Необходимый напор.
• Тип сточных вод.
• Тип насосного оборудования, предполагаемый.
• Контактный телефон.
